مقدمه
استاندارد نصب کابین آسانسور مجموعه‌ای از الزامات فنی و حفاظتی طبق مقررات ملی ساختمان و استاندارد بین‌المللی EN 81 است که بر ابعاد، ظرفیت، متریال ضدحریق و فواصل ایمنی تمرکز دارد. رعایت دقیق این ضوابط توسط شرکت آسانسور لاین، نه تنها امنیت مسافران را تضمین می‌کند، بلکه تنها راه دریافت تاییدیه سلامت و گواهی استاندارد نهایی برای پایان کار ساختمان است.

چرا رعایت استاندارد نصب کابین آسانسور برای پروژه‌ها حیاتی است؟

وقتی از استاندارد نصب کابین آسانسور صحبت می‌کنیم، موضوع فقط یک تاییدیه کاغذی برای پایان کار ساختمان نیست؛ بحث بر سر جان انسان‌ها و طول عمر قطعات گران‌قیمتی است که در چاه آسانسور نصب شده‌اند. کابین، تنها بخشی از آسانسور است که مسافر مستقیماً با آن در تماس است. کوچک‌ترین انحراف در نصب یا عدم رعایت استانداردهای وزنی، می‌تواند منجر به حوادث جبران‌ناپذیری شود که مسئولیت حقوقی سنگینی برای سازندگان به همراه دارد.

مطالب گفته شده تنها بخشی از ضوابط گسترده ایمنی است؛ برای تسلط کامل بر تمامی قوانین و پیش‌نیازهای فنی، حتماً راهنمای مرجع [استاندارد نصب آسانسور] را مطالعه کنید تا با نقشه راه جامع دریافت تاییدیه نهایی آشنا شوید.

نقش استاندارد EN 81 در طراحی کابین‌های آسانسور لاین

در سطح بین‌المللی، استاندارد EN 81 مرجع اصلی طراحی و نصب محسوب می‌شود. ما در آسانسور لاین با بهره‌گیری از تکنولوژی و دانش شرکت «لاین لیفت آلمان»، کابین‌ها را فراتر از نیازهای حداقلی طراحی می‌کنیم. این استاندارد به دقت مشخص می‌کند که بدنه کابین باید در برابر چه میزان فشاری مقاومت کند و در صورت بروز حادثه، سقف و دیواره‌ها چگونه باید از مسافران محافظت کنند. انطباق با این استاندارد اروپایی، کیفیت حرکت را نیز به طرز چشم‌گیری افزایش می‌دهد.

عواقب حقوقی و فنی عدم تطابق نصب کابین با مقررات ملی

بر اساس مبحث پانزدهم مقررات ملی ساختمان، اگر استاندارد نصب کابین آسانسور رعایت نشود، بازرسان اداره استاندارد مجاز به صدور گواهی سلامت نخواهند بود. این به معنای توقف در دریافت پایان کار ساختمان و ضرر مالی هنگفت به سازنده است. از منظر فنی نیز، کابینی که غیر استاندارد نصب شده باشد، دچار لرزش‌های غیرعادی شده و باعث خوردگی سریع کفشک‌ها و آسیب به ریل‌ها می‌شود. در واقع، نصب غیر اصولی، هزینه‌های سرویس و نگهداری آسانسور را در همان سال اول چندین برابر می‌کند.

 نکته تخصصی شرکت آسانسور لاین: بسیاری از نصابان برای زیبایی بیشتر، از سنگ‌های سنگین در کف کابین استفاده می‌کنند بدون اینکه وزن آن را در محاسبات ضریب تعادل لحاظ کنند. در آسانسور لاین، ما قبل از انتخاب تزئینات، تاثیر وزن اضافه را بر روی ترمز ایمنی (پاراشوت) و درایو موتور محاسبه می‌کنیم تا از لرزش‌های ثانویه و خطای اورلود جلوگیری شود.
رعایت استاندارد در نصب کابین آسانسور، ضامن امنیت جانی و کلید عبور از فیلتر بازرسی است. استفاده از استانداردهای روز مثل EN 81 در مجموعه آسانسور لاین، ریسک‌های حقوقی و هزینه‌های نگهداری را به حداقل می‌رساند.

الزامات ابعادی و ظرفیت؛ استاندارد نصب کابین آسانسور چه می‌گوید؟

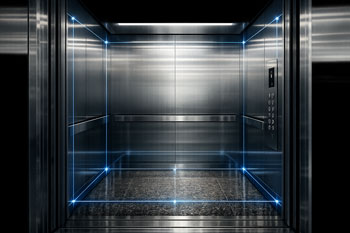

یکی از بحرانی‌ترین مراحل در استاندارد نصب کابین آسانسور، تطابق مساحت مفید کابین با ظرفیت اسمی موتور و درایو است. بازرسان استاندارد در اولین قدم، ابعاد داخلی کابین را با متر لیزری اندازه‌گیری می‌کنند تا مطمئن شوند مساحت کف با تعداد مسافران اعلام شده همخوانی دارد. اگر مساحت بیش از حد مجاز باشد، احتمال سوار شدن مسافر اضافه و فشار بیش از حد به سیستم تعلیق و ترمزها وجود دارد که یک خطای سطح A در بازرسی محسوب می‌شود.

جدول تناسب مساحت مفید و ظرفیت باربری (تکنیکال)

در آسانسور لاین، ما طراحی کابین را دقیقاً بر اساس جداول استاندارد EN 81-20 انجام می‌دهیم. در جدول زیر، استانداردهای متداول برای آسانسورهای مسافربری آورده شده است:

جدول ظرفیت و مساحت مجاز کابین آسانسور

نکته: مساحت مفید، فضایی است که مسافران در آن قرار می‌گیرند و شامل ضخامت دیواره‌ها یا فضای اشغال شده توسط دستگیره‌ها نمی‌شود.

حداقل و حداکثر ارتفاع مجاز در کابین‌های مسافربری

طبق مقررات ملی ساختمان، حداقل ارتفاع مفید داخل کابین نباید از ۲ متر کمتر باشد. با این حال، در پروژه‌های لوکس که توسط آسانسور لاین اجرا می‌شود، برای بهبود تجربه کاربری و تهویه بهتر، معمولاً ارتفاع ۲.۲۰ تا ۲.۴۰ متر پیشنهاد می‌شود.
یادتان باشد که ارتفاع بیش از حد نیز محدودیت‌های خود را دارد؛ زیرا وزن کابین افزایش یافته و نیاز به بازنگری در توان موتور و فلکه گاورنر دارد. همچنین، ارتفاع درب کابین باید با ارتفاع داخل کاملاً هماهنگ باشد تا در هنگام حرکت، هیچ‌گونه تداخل نوری یا فیزیکی با تجهیزات بالای چاه ایجاد نشود.

 نکته تخصصی شرکت آسانسور لاین: در پروژه‌های بازسازی، گاهی به دلیل محدودیت چاه، سازنده اصرار به نصب کابین بزرگتر دارد. اما طبق استاندارد نصب کابین آسانسور، اگر مساحت از حد مجاز فراتر رود، حتی با نصب موتور قوی‌تر هم تاییدیه صادر نمی‌شود. راه حل تخصصی ما در این موارد، استفاده از دیواره‌های کاذب یا طراحی خاص یوک برای حفظ مساحت استاندارد و ایمنی است. ابعاد کابین آسانسور باید با ظرفیت اسمی موتور تناسب داشته باشد. جدول مساحت مفید کف، مرجع اصلی بازرسان برای تایید ظرفیت است و حداقل ارتفاع ۲ متر، خط قرمز استاندارد در طراحی کابین‌های مسافربری محسوب می‌شود.

استانداردهای ایمنی در بدنه و متریال کابین

بدنه کابین تنها یک اتاقک فلزی برای جابه‌جایی نیست؛ بلکه یک سازه مهندسی است که باید در برابر نیروهای دینامیکی حین حرکت و نیروهای ضربه‌ای در زمان عملکرد پاراشوت مقاومت کند. در استاندارد نصب کابین آسانسور، نوع متریال به‌کار رفته در بدنه و تزئینات، نه‌تنها از نظر استحکام، بلکه از نظر وزن و مقاومت در برابر حریق نیز مورد بررسی سخت‌گیرانه قرار می‌گیرد.

متریال مجاز تزئینات و ضوابط مقاومت در برابر حریق

طبق استانداردهای جدید (مبحث ۱۵ و EN 81)، متریال استفاده شده در بدنه و تزئینات داخلی کابین باید از نوع «کندسوز» یا غیرقابل اشتعال باشند. استفاده از چوب‌های معمولی، لمینت‌های غیر استاندارد یا متریالی که در اثر حرارت گازهای سمی تولید می‌کنند، اکیداً ممنوع است.
در شرکت آسانسور لاین، ما برای بدنه از ورق‌های فولادی گالوانیزه با حداقل ضخامت ۱.۵ میلی‌متر استفاده می‌کنیم. همچنین سنگ‌های به‌کار رفته در کف کابین باید به گونه‌ای انتخاب شوند که علاوه بر زیبایی، وزن مرده (Dead Load) کابین را از محدوده مجاز طراحی فراتر نبرند. هرگونه تغییر در متریال داخلی بعد از نصب اولیه، باید منجر به کالیبراسیون دوباره سیستم تعادل شود.

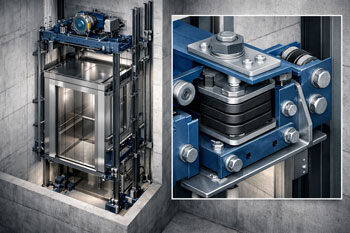

نحوه نصب یوک (Yoke) و لرزه‌گیرها جهت حذف ارتعاشات حرکتی

یوک، اسکلت فلزی است که کابین را در بر می‌گیرد و تمام وزن به آن وارد می‌شود. طبق استاندارد نصب کابین آسانسور، اتصال بدنه به یوک نباید کاملاً صلب باشد. ما در آسانسور لاین از لرزه‌گیرهای مخصوص (Isolation Pads) بین بدنه و یوک استفاده می‌کنیم. این قطعات پلاستیکی مهندسی‌شده، ارتعاشات ناشی از حرکت روی ریل را جذب کرده و مانع از انتقال صدا و لرزش به داخل کابین می‌شوند. نصب دقیق کفشک‌ها (Guide Shoes) روی یوک نیز باید به گونه‌ای باشد که حداقل اصطکاک را با ریل داشته باشد، در غیر این صورت عمر مفید قطعات کاهش یافته و کیفیت حرکت (Ride Quality) افت می‌کند.

 نکته تخصصی شرکت آسانسور لاین: بسیاری از لرزش‌های آزاردهنده در کابین، ناشی از شل بودن پیچ‌های اتصال یا عدم تراز بودن یوک نسبت به ریل‌هاست. تکنسین‌های ما با استفاده از ابزارهای تراز دقیق، یوک را به گونه‌ای تنظیم می‌کنند که کابین کاملاً در مرکز ثقل خود حرکت کند. این کار باعث می‌شود حتی در سرعت‌های بالا، مسافر متوجه حرکت آسانسور نشود.
استفاده از متریال ضدحریق و فولاد ضخیم در بدنه، ایمنی جانی را تضمین می‌کند. همچنین، نصب اصولی لرزه‌گیرها و یوک در مجموعه آسانسور لاین، لرزش‌های کابین را به صفر نزدیک کرده و تاییدیه بازرس را در بخش فنی تضمین می‌نماید.

سیستم‌های حفاظتی متصل به کابین؛ از پاراشوت تا سنسور وزن

در استاندارد نصب کابین آسانسور، کابین نباید صرفاً یک اتاقک معلق باشد؛ بلکه باید مجهز به سیستم‌های هوشمندی باشد که در لحظات بحرانی، از سقوط یا فشار مضاعف به موتور جلوگیری کنند. این تجهیزات قلب تپنده ایمنی در چاه آسانسور هستند و بازرسان بدون تست دقیق آن‌ها، هرگز برگه تاییدیه را امضا نخواهند کرد.

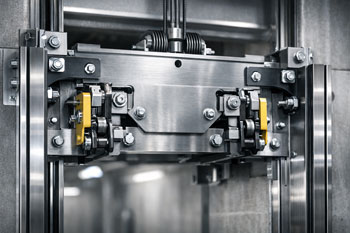

استاندارد نصب ترمز ایمنی (پاراشوت) و فلکه گاورنر

ترمز ایمنی یا پاراشوت، آخرین خط دفاعی برای حفظ جان مسافران است. طبق استاندارد EN 81، پاراشوت باید به گونه‌ای روی یوک کابین نصب شود که در صورت تجاوز سرعت از حد مجاز (توسط فلکه گاورنر)، بلافاصله فک‌های آن با ریل درگیر شده و کابین را در کسری از ثانیه متوقف کند. در سیستم‌های آسانسور لاین، تنظیم فاصله فک‌های پاراشوت با ریل (معمولاً بین ۲ تا ۵ میلی‌متر) با دقت میکرومتری انجام می‌شود تا از درگیری کاذب یا عمل نکردن در لحظه حادثه جلوگیری شود.

الزامات روشنایی اضطراری، آیفون و سیستم تهویه

امنیت فقط جلوگیری از سقوط نیست؛ آرامش مسافر در زمان توقف اضطراری نیز بخشی از استاندارد است.

• روشنایی اضطراری: باید حداقل به مدت یک ساعت نوری با شدت حداقل ۵ لوکس را فراهم کند تا کابین در تاریکی مطلق فرو نرود.
• سیستم آیفون و زنگ خطر: باید به منبع تغذیه پشتیبان (UPS) متصل باشد تا مسافر بتواند در هر شرایطی با نگهبانی یا مرکز پاسخگویی آسانسور لاین تماس بگیرد.
• فن تهویه: طبق استاندارد، کابین باید دارای منافذ تهویه (حداقل ۱٪ مساحت کف) باشد تا در صورت توقف طولانی، اکسیژن کافی برای مسافران تامین شود.

 نکته تخصصی شرکت آسانسور لاین: یکی از دلایل رایج رد شدن در بازرسی استاندارد، کار نکردن سنسور Overload است. این سنسور باید طوری کالیبره شود که به محض ورود مسافر بیش از ظرفیت (مثلاً نفر هفتم در آسانسور ۶ نفره)، فرمان قطع مدار فرمان را صادر کند. ما در پروژه‌هایمان از سنسورهای فشاری دقیق زیر کابین استفاده می‌کنیم که حتی با ۵ کیلوگرم اضافه بار، واکنش نشان می‌دهند تا به موتور فشار نیاید.
سیستم پاراشوت و سنسور وزن، دو رکن اصلی امنیت در استاندارد نصب کابین آسانسور هستند. تجهیزات جانبی مثل روشنایی اضطراری و آیفون نیز باید طبق پروتکل‌های ایمنی، دارای منبع تغذیه مستقل باشند تا در زمان قطعی برق، کارایی خود را حفظ کنند.

فواصل فنی بحرانی در زمان نصب کابین (خط قرمز بازرسان)

در دنیای استاندارد نصب کابین آسانسور، میلی‌مترها حرف اول را می‌زنند. حتی اگر بهترین قطعات «لاین لیفت آلمان» را در اختیار داشته باشید، اما فواصل ایمنی بین کابین و قطعات ثابت چاه رعایت نشده باشد، آسانسور شما از نظر قانونی ناایمن شناخته می‌شود. این فواصل برای جلوگیری از برخورد قطعات متحرک با دیواره‌ها و همچنین حفظ جان سرویس‌کاران در هنگام تعمیرات وضع شده‌اند.

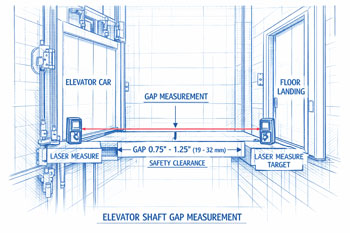

فاصله استاندارد سیل درب کابین و درب طبقه (لقمه‌گذاری و شاقول‌ریزی)

یکی از رایج‌ترین دلایل عدم دریافت تاییدیه، رعایت نکردن فاصله بین لبه خروجی کابین (Sill) و لبه درب طبقه است. طبق استاندارد، این فاصله نباید از ۳۵ میلی‌متر تجاوز کند. اگر این فاصله بیشتر باشد، خطر گیر کردن پای مسافران یا اشیاء وجود دارد.
در آسانسور لاین، ما با استفاده از روش شاقول‌ریزی دقیق و لقمه‌گذاری‌های مهندسی شده، ریل‌ها را به گونه‌ای تنظیم می‌کنیم که کابین در تمام طول مسیر، این فاصله بحرانی را به صورت یکنواخت حفظ کند. هرگونه انحراف در ریل، باعث می‌شود در برخی طبقات این فاصله کم و در برخی زیاد شود که مستقیماً منجر به رد شدن در بازرسی می‌شود.

الزامات جان‌پناه و پناهگاه ایمن در سقف کابین

استاندارد فقط برای مسافران نیست؛ امنیت تکنسینی که روی سقف کابین مشغول سرویس آسانسور است نیز حیاتی است. طبق استاندارد EN 81-20، باید فضایی به نام «جان‌پناه» روی سقف کابین تعبیه شود. این فضا به گونه‌ای طراحی شده که اگر کابین به بالاترین نقطه چاه برسد، فضایی مکعبی (به ابعاد مشخص) باقی بماند تا سرویس‌کار دچار حادثه نشود. نصب نرده‌های حفاظتی (Balustrade) روی سقف کابین نیز در صورتی که فاصله سقف تا دیواره چاه بیش از ۳۰ سانتی‌متر باشد، طبق استاندارد الزامی است.|
 نکته تخصصی شرکت آسانسور لاین: در چاه‌های کم‌ارتفاع (Low Overhead)، رعایت فضای جان‌پناه یک چالش بزرگ است. تیم مهندسی آسانسور لاین در این موارد از سیستم‌های جان‌پناه تاشو یا محدودکننده‌های سرعت الکترونیکی استفاده می‌کند تا بدون تخریب ساختمان، بالاترین سطح ایمنی و استاندارد را تامین کند. رعایت فاصله حداکثری ۳۵ میلی‌متر بین درب‌ها و ایجاد فضای جان‌پناه استاندارد روی سقف، دو فاکتور حیاتی در چک‌لیست بازرسان هستند. دقت در شاقول‌ریزی ریل‌ها، کلید اصلی حفظ این فواصل در تمام طبقات است.

چک‌لیست نهایی آسانسور لاین برای دریافت گواهی استاندارد

برای اینکه در زمان بازرسی نهایی دچار مشکل نشوید، تیم فنی آسانسور لاین این چک‌لیست را بر اساس تجربه‌ صدها پروژه موفق تدوین کرده است. عبور از این مراحل، به معنای آمادگی کامل برای دریافت تاییدیه استاندارد نصب کابین آسانسور است:

1. بررسی استحکام مکانیکی: اطمینان از سفت بودن تمام پیچ‌های یوک و اتصال بدنه به شاسی.
2. تست عملکرد پاراشوت: اطمینان از درگیری هم‌زمان فک‌ها با ریل در صورت فرمان گاورنر.
3. کالیبراسیون سیستم وزن (Overload): تنظیم دقیق سنسور برای قطع مدار در صورت تجاوز از بار مجاز.
4. تست روشنایی اضطراری: قطع برق اصلی و اطمینان از روشن شدن چراغ‌های اضطراری به مدت حداقل ۱ ساعت.
5. بررسی فواصل سیل: کنترل مجدد فاصله ۳۵ میلی‌متری درب‌ها در تمام طبقات (شاقول بودن مسیر).
6. تزئینات و متریال: اطمینان از نسوز بودن پوشش‌های داخلی و عدم وجود لبه‌های تیز در کابین.

سوالات متداول درباره استاندارد نصب کابین آسانسور

در این بخش به پرتکرارترین سوالاتی که مشتریان از کارشناسان آسانسور لاین می‌پرسند، پاسخ می‌دهیم:

1. آیا می‌توانیم بعد از بازرسی استاندارد، تزئینات داخل کابین را تغییر دهیم؟ خیر؛ هرگونه تغییر در وزن کابین (مثل اضافه کردن سنگ سنگین یا آینه) باعث بر هم خوردن بالانس وزنه تعادل و خروج از استاندارد نصب کابین آسانسور می‌شود. این کار ریسک خرابی موتور و عمل نکردن ترمز ایمنی را به شدت افزایش می‌دهد.
2. حداقل ارتفاع لازم برای تاییدیه استاندارد چقدر است؟ طبق مبحث ۱۵ مقررات ملی، حداقل ارتفاع مفید داخل کابین باید ۲ متر باشد. برای درب‌ها نیز حداقل ارتفاع ۲ متر الزامی است.
3. چرا بازرس به لرزش‌های ریز کابین ایراد می‌گیرد؟ لرزش بیش از حد نشانه نصب نادرست کفشک‌ها یا عدم استفاده از لرزه‌گیرهای استاندارد در یوک است که در بلندمدت باعث آسیب به سازه ساختمان و قطعات آسانسور می‌شود.

جمع‌بندی: امنیت و کیفیت در نصب کابین

رعایت استاندارد نصب کابین آسانسور را نباید صرفاً به عنوان یک چک‌لیست برای عبور از سد بازرسان دید؛ بلکه این فرآیند، مهندسیِ دقیقِ تلاقیِ نیروهای دینامیکی و استاتیکی در قلب چاه آسانسور است. در مجموعه آسانسور لاین، ما استاندارد را از لایه طراحی بدنه (Chassis Design) آغاز می‌کنیم. انتخاب ورق‌های فولادی با گرید بالا، کالیبراسیون دقیق سیستم تعلیق و محاسبه ضریب میرایی لرزه‌گیرها، همگی با هدف حذف تنش‌های پیچشی و افزایش طول عمر مفید سیستم درایو انجام می‌شود.
تعهد ما به پروتکل‌های EN 81-20 به این معناست که کوچک‌ترین جزئیات، از چیدمان روشنایی اضطراری گرفته تا تلرانس‌های میلی‌متری در شاقول‌ریزی سیل‌ها، تحت نظارت واحد کنترل کیفیت (QC) قرار دارد. تفاوت شرکت آسانسور لاین با رویکردهای سنتی، در درک این ظرافت‌های فنی است؛ جایی که حتی وزن تزئینات داخلی با دقت گرمی محاسبه می‌شود تا از عملکرد صحیح ترمز ایمنی (پاراشوت) در لحظات بحرانی اطمینان حاصل شود. در نهایت، سپردن پروژه به متخصصان ما، نه تنها ضامن دریافت بی‌دردسر تاییدیه استاندارد در کمترین زمان ممکن است، بلکه آرامش خاطر از یک حرکت نرم، بی‌صدا و مطابق با کلاس جهانی را برای سالیان متمادی تضمین می‌کند.

یک نصب غیر استاندارد، حتی با بهترین قطعات آسانسور، به دلیل توزیع نابرابر نیرو در یوک و کفشک‌ها منجر به استهلاک زودرس موتور می‌شود. در شرکت آسانسور لاین، ما با آنالیز دقیق مرکز ثقل کابین و کالیبراسیون تخصصی سنسورهای وزن، عمر مفید سیستم تعلیق پروژه شما را تضمین می‌کنیم. برای بهینه‌سازی فنی و تطبیق کابین با پروتکل‌های سخت‌گیرانه EN 81، با واحد مهندسی ما در تماس باشید.
