نصب آسانسورهای سنگین: چالش‌ها، موانع و راهکارها | خودروبر و آسانسور حمل بار
مقدمه
نصبآسانسورهای سنگین از خودروبر در پارکینگ‌های طبقاتی تا آسانسور حمل بار در صنایع و انبارها یک پروژه چندرشته‌ای است که مهندسی سازه، برق، مکانیک، HSE و مدیریت پروژه را هم‌زمان درگیر می‌کند. ابعاد بزرگ کابین و درها، بارهای دینامیکی، ترددهای پرتکرار و نیازهای ویژه ایمنی، باعث می‌شود نصب این نوع آسانسور به‌مراتب حساس‌تر از مدل‌های مسافربر باشد. کوچک‌ترین خطا در نیازسنجی، طراحی یا اجرا می‌تواند هزینه‌ها را افزایش دهد، زمان‌بندی را برهم بزند و حتی به توقف بهره‌برداری منجر شود.
در این مقاله، چالش‌ها و موانع نصب آسانسورهای سنگین را مرحله‌به‌مرحله بررسی می‌کنیم و برای هرکدام راهبردهای عملی می‌دهیم .

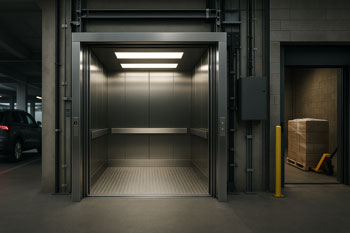

آسانسور سنگین چیست و کجا استفاده می‌شود؟
آسانسور سنگین به سامانه‌هایی گفته می‌شود که برای جابه‌جایی بارهای حجیم یا سنگین طراحی شده‌اند؛ مانند آسانسور خودروبر (انتقال خودرو بین طبقات) و آسانسور حمل بار (کارخانه‌ها، انبارها، سردخانه‌ها، فروشگاه‌های بزرگ). این سامانه‌ها ممکن است کششی یا هیدرولیکی باشند و اغلب به کف مقاوم، درهای عریض، سازه تقویت‌شده و سیستم‌های کنترلی پیشرفته نیاز دارند. کلید موفقیت در چنین پروژه‌هایی، هم‌راستا کردن سه محور است: طراحی دقیق، تأمین تجهیزات متناسب و اجرای کنترل‌شده.
خطاهای رایج پیش از شروع: نیازسنجی و ترافیک
- تعیین ظرفیت و ابعاد نادرست: اگر طول/عرض کابین با ابعاد خودرو یا پالت‌ها همخوانی نداشته باشد، بهره‌برداری با مشکل مواجه می‌شود.
راهکار: تدوین «سناریوی بهره‌برداری» و محاسبه تردد ساعتی/پیک، سپس انطباق آن با ظرفیت نامی و ابعاد کابین/در. - نادیده گرفتن سیکل کاری و Duty: خودروبرها معمولاً چرخه‌های start/stop پرتکرار دارند. انتخاب نامناسب موتور/درایو موجب داغی، لرزش و استهلاک می‌شود.
راهکار: تعیین Duty مناسب (S4/S5)، انتخاب درایو VVVF و پیش‌بینی کولینگ برای تابلو فرمان. - جانمایی چاه با فرضیات معماری: چاه باریک و اورهد ناکافی، از پرتکرارترین موانع است.
راهکار: هم‌پوشانی نقشه‌های معماری/سازه/تأسیسات با مدل سه‌بعدی (BIM) و رزرو فضاهای سرویس‌پذیر.
چالش‌های سازه‌ای: چاه، اورهد، پیت و بارهای دینامیکی
- ابعاد چاه: عرض مفید برای درهای عریض، فضای مانور خودرو/پالت، و جای‌گذاری براکت‌ها باید از ابتدا قطعی شود.
- اورهد (Overhead): فضای لازم برای فلکه‌ها، گاورنر، قطع‌کن‌های حدی و سرویس‌کار؛ کمبود اورهد، آزادی‌های ایمنی را محدود می‌کند.
- پیت (Pit): عمق کافی برای بافرها و کلیرنس‌ها حیاتی است؛ در پروژه‌های بازسازی، افزایش عمق پیت گاهی اجتناب‌ناپذیر است.
- تحمل بارهای دینامیکی: ریل تی، براکت‌ها و مهارها باید نیروهای ضربه‌ای استارت/استاپ و ناصافی کف را تحمل کنند.
- کنترل ارتعاش و صدا: به‌ویژه در ساختمان‌های مختلط (پارکینگ/مسکونی)، باید تمهیدات ضدارتعاش و جداسازی صوتی پیش‌بینی شود.
راهکارهای اجرایی:
۱) محاسبات سازه‌ای با ضرایب اطمینان مناسب؛ ۲) انتخاب مقاطع بهینه برای ریل و براکت؛ ۳) جزئیات اتصال به بدنه سازه با پلیت‌های تقویتی؛ ۴) آزمایش شاقولی و هم‌راستایی با تئودولیت/لیزر در هر تراورس.
گزینش فناوری: کششی یا هیدرولیکی؟
- کششی (Traction): مناسب ترددهای بالا، سرعت بهتر، کنترل دقیق‌تر با VVVF. نیازمند چاه تمیز و شاسی‌کشی دقیق.
- هیدرولیکی: برای کورس‌های کوتاه تا متوسط و بارهای بسیار سنگین، با گشتاور راه‌اندازی بالاتر. نیاز به پاور یونیت، روغن و مدیریت حرارت دارد.
معیار انتخاب: ارتفاع سفر، ظرفیت، سیکل کاری، محدودیت‌های سازه (اورهد/پیت)، هزینه‌های نگهداری و شرایط محیطی (سردخانه، گردوغبار، خورندگی).
چالش‌های برقی و کیفیت توان
- تأمین سه‌فاز پایدار: انتخاب مقطع کابل، فیوزینگ، تابلو اختصاصی و ارتینگ استاندارد ضروری است.
- هارمونیک‌ها و افت ولتاژ: درایوهای فرکانس متغیر می‌توانند هارمونیک تزریق کنند؛ فیلترهای مناسب و طراحی صحیح ورودی الزامی است.
- یوپی‌اس برای کنترل‌ها: برای جلوگیری از خطاهای ناگهانی در قطع لحظه‌ای برق.
- ایستگاه نجات و روشنایی اضطراری: به‌ویژه در خودروبرها برای خروج امن.
چک‌لیست برق: ظرفیت ترانس، مسیرهای کابل‌کشی، تابلو فرمان، فیلتر هارمونیک، UPS، ارت، حفاظت نشتی، سناریوهای Fail-Safe
ایمنی و استانداردها: از پاراشوت تا تست بار
آسانسورهای سنگین باید مؤلفه‌های ایمنی مانند پاراشوت، گاورنر سرعت، بافر، کلیدهای حدی، سنسورهای حضور و حفاظت درها را به‌صورت کامل داشته باشند. تست‌های بی‌باری، بار اسمی و اضافه‌بار باید طبق الزامات مرجع انجام شود.
مدارک ضروری: شناسنامه قطعات ایمنی، گزارش کالیبراسیون، چک‌لیست‌های نصب و راه‌اندازی، و صورتجلسه تحویل با حضور ناظر ثالث.

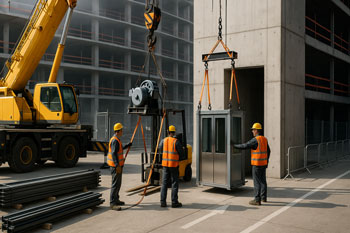

لجستیک و مدیریت کارگاه: مانع خاموش پروژه
- حمل و تخلیه: موتور، ریل‌های بلند و درهای عریض نیاز به جرثقیل یا لیفتراک و مسیر دسترسی ایمن دارند.
- تداخل پیمانکاران: هم‌زمانی با سازه، نما و تاسیسات اگر هماهنگ نشود، برنامه را می‌خورد.
- ایمنی کارگاه (HSE): حفاظت دهانه چاه با تور و نرده، کار در ارتفاع، قفل‌وبرچسب (LOTO) در تابلوها، و نظم انبار قطعات.
راهکار: «پلن لجستیک» با زمان‌بندی تخلیه در ساعات کم‌ترافیک، مسیرهای حمل امن، پوشش کف و تعیین نقاط پارک تجهیزات بالابر؛ جلسات هماهنگی هفتگی و Clash Detection روی مدل BIM
انتخاب اجزا: موتور، درایو، ریل، درها و کف کابین
- موتور و درایو: تناسب توان/گشتاور با ظرفیت و Duty؛ تنظیمات VVVF برای توقف نرم و حرکت کنترل‌شده.
- ریل و براکت: ریل تی با مقطع مناسب، براکت‌های تقویتی و فواصل نصب استاندارد؛ کنترل پیچ‌ها با ترک متر.
- کابین و کف: کف تقویت‌شده با ورق آجدار یا کف‌پوش مقاوم به روغن و ضربه؛ رامپ کوتاه برای ورود خودرو؛ راهنمای پارک (آینه/دوربین).
- درب‌ها: دولتوی عریض یا صنعتی سریع‌العمل؛ مقاومت مکانیزم در برابر ضربه و قفل‌های ایمن.
- ملحقات ایمنی: استاپر چرخ خودرو، سنسور حضور بار، علائم و نوارهای هشدار، روشنایی کافی.
فرآیند نصب مرحله‌به‌مرحله (خلاصه اجرایی)
- آماده‌سازی چاه و سازه: پاکسازی، تراز کفی‌ها، نصب پلیت‌ها و براکت‌های پایه.
- نصب ریل‌ها: کنترل شاقولی و هم‌راستایی در هر ایستگاه، ثبت نتایج در لاگ نصب.
- نصب ماشین/پاور یونیت و درایو: هم‌محوری و تست‌های اولیه الکتریکی.
- نصب کابین و قاب وزنه: کنترل فاصله‌ها و کلیرنس‌های ایمنی.
- نصب درها و قفل‌ها: تست الکترومکانیکی و تنظیم باز/بسته شدن.
- سیم‌کشی و تابلو فرمان: تست I/O، سناریوهای اینتگریشن با BMS/حریق.
- پیش‌راه‌اندازی و تست بار: بی‌باری، بار اسمی و اضافه‌بار، تنظیم نهایی درایو.
- تحویل و آموزش: تحویل مدارک، آموزش اپراتور و تعریف برنامه PPM.
هزینه‌ها و بودجه: فقط قیمت خرید نیست
- CAPEX: تجهیزات (موتور/درایو/ریل/درب/کابین)، تقویت سازه، تابلو برق، فیلتر هارمونیک، لجستیک (جرثقیل/لیفتراک)، تست بار و بازرسی.
- OPEX: سرویس دوره‌ای (PPM)، قطعات مصرفی، روغن/فیلترها (هیدرولیک)، انرژی، و توقفات احتمالی.
- ذخیره ریسک: ۱۰–۱۵٪ برای تغییرات پیش‌بینی‌نشده (ابعاد چاه، برق، حمل).
توصیه: ماتریس هزینه خط‌به‌خط و «جمع هزینه مالکیت» (TCO) را قبل از سفارش نهایی محاسبه کنید.
نگهداری و بهره‌برداری: دوام در گرو مراقبت
- برنامه PPM: بازدیدهای زمان‌دار برای روغن‌کاری، سفت‌کاری پیچ‌ها، کالیبراسیون سنسورها و گاورنر، تنظیمات درایو و کنترل فرسایش کف کابین.
- لاگ دیجیتال خرابی‌ها: ثبت کد خطا و روندها برای پیش‌بینی نگهداری.
- آموزش اپراتور: روش‌های بارگذاری ایمن، ظرفیت مجاز، و فرآیندهای اضطراری.
چک‌لیست اجرایی کوتاه
پیش از نصب:
- ابعاد چاه/اورهد/پیت تأیید، نقشه‌های سازه/برق نهایی، ظرفیت سه‌فاز و ارت، مسیر حمل و جرثقیل برنامه‌ریزی.
حین نصب:
- کنترل شاقولی ریل‌ها، ایمنی چاه (تور/نرده)، LOTO، تست مرحله‌ای درها و سنسورها، ثبت NCR و اصلاح سریع.
پس از نصب:

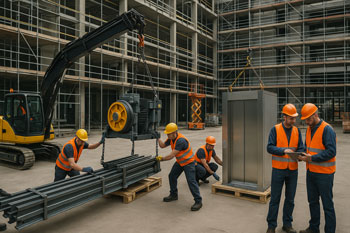

دو سناریوی واقعی
1- خودروبر در پارکینگ چندطبقه
- چالش: دهانه ورودی محدود، شعاع گردش کم و تداخل با رمپ.
- راهکار: در دولتوی پهن، سرعت بازوبست مناسب، رامپ داخلی کابین، خطوط راهنمای پارک، هماهنگی با کنترل دسترسی خودرو و تهویه مناسب برای دود و گرما.
- نکته هزینه‌ای: کف‌پوش ضدسایش و ضربه‌گیر بدنه در کابین.
2- آسانسور حمل بار در کارخانه
- چالش: گردوغبار، رطوبت یا دمای پایین؛ شوک بار ناشی از لیفتراک.
- راهکار: کابین با ورق تقویت‌شده، درهای صنعتی مقاوم، تهویه و زهکشی مناسب، سنسور حضور بار برای جلوگیری از برخورد.
- نکته ایمنی: مسیرهای فرار و قطع اضطراری مستقل، روشنایی یکنواخت و علائم هشدار.
اشتباهات پرتکرار (و راه اجتناب)
- نادیده گرفتن کیفیت توان و فیلتر هارمونیک.
- انتخاب درِ نامتناسب با عرض خودرو/پالت.
- بی‌توجهی به فضای سرویس در موتورخانه/بالای چاه.
- نبود برنامه HSE و آموزش اپراتور.
- تنظیم نبودن درایو و سنسورهای حضور که به لرزش/کوبش منجر می‌شود.
جمع‌بندی
نصب آسانسورهای سنگین از خودروبر تا آسانسور حمل بار پروژه‌ای چندرشته‌ای است که با نیازسنجی دقیق ظرفیت، ابعاد کابین/در و Duty آغاز می‌شود و بدون هم‌راستاسازی معماری، سازه، برق، مکانیک و HSE به نتیجه ایمن و اقتصادی نمی‌رسد. در طراحی، ابعاد و جزئیات چاه، اورهد و پیت و تحمل بارهای دینامیکی تعیین‌کننده‌اند و اغلب به تقویت سازه، ریل/براکت استاندارد و کف مقاوم نیاز دارند. در بخش برق، سه‌فاز پایدار با ارتینگ درست، انتخاب مقطع کابل، و کنترل هارمونیک‌ها به‌همراه تنظیم دقیق VVVF کیفیت حرکت و استهلاک را کنترل می‌کند. انتخاب بین سیستم کششی یا هیدرولیکی باید با ارتفاع سفر و سیکل کاری همخوان باشد و درهای عریض و ملحقات ایمنی (سنسور حضور، قفل‌ها، بافر) متناسب انتخاب شوند. برنامه‌ریزی لجستیک و HSE (مسیر حمل، جرثقیل، حفاظت دهانه چاه، LOTO) مانع تأخیر و حادثه است. تحویل ایمن بدون تست بی‌باری/بار اسمی/اضافه‌بار، مستندسازی کامل و آموزش اپراتور ممکن نیست؛ پس از آن PPM منظم عمر مفید را بالا می‌برد.
برای جزئیات اجرایی هر گام، به برای آشنایی کامل با مسیر طراحی تا تحویل‌گیری، چک‌لیست‌ها و استانداردهای خودروبر و آسانسور حمل بار، به صفحه «مراحل نصب آسانسور» مراجعه کنید.
